本文引用自c2090325 - Arduino bluetooth AT Command

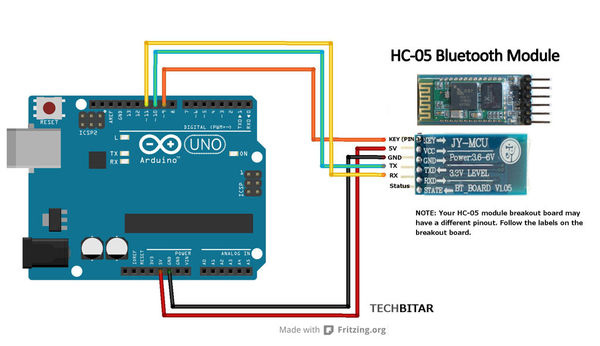

HC-05 VCC → Arduino 5V
HC-05 GND → Arduino GND
HC-05 TXD → Arduino pin 10
HC-05 RXD → Arduino pin 11
HC-05 KEY → Arduino pin 9

qqqqqq



Arduino code



#include <SoftwareSerial.h>
SoftwareSerial BTSerial(10, 11); // RX TX
void setup()
{
  pinMode(9, OUTPUT);
  digitalWrite(9, HIGH);
  Serial.begin(9600);
  Serial.println("Enter AT commands:");
  BTSerial.begin(38400);
}
void loop()
{

  if (BTSerial.available())
    Serial.write(BTSerial.read());



  if (Serial.available())
    BTSerial.write(Serial.read());
}



HC-05 AT Command



查詢:以問號(?)結尾



設定:將問號改成冒號(:)



ex



查詢Baud rate



AT+UART?



設定Baud rate



AT+UART:9600



指令



AT+UART



AT+NAME



AT+VERSION



AT+PSWD



 如需還要的指令請查HC-05
