自製伏特電表,只能量0V-5V,搭配<<SerialChart>>,就能夠長期監看電壓值的變化
Arduino程式碼
float temp; //创建一个浮点型变量temp作为存储空间准备存放数据
void setup()
{
Serial.begin(9600); //使用9600的波特率进行串口通讯
}
void loop()
{
int V1 = analogRead(A0); //从A0口读取电压数据存入刚刚创建整数型变量V1,模拟口的电压测量范围为0-5V 返回的值为0-1024
float vol = V1*(5.0 / 1023.0); //我们将 V1的值换算成实际电压值存入浮点型变量 vol
if (vol == temp) //这部分的判断是用来过滤重复的数据,只有本次的电压值和上次不一时才进行输出
{
temp = vol; //比较完成后,将这次的值存入比对比用的变量temp
}
else
{
Serial.println(vol); //串口输出字符V,并且换行
temp = vol;
delay(100); //输出完成后等待1秒钟,用于控制数据的刷新速度。
}
}

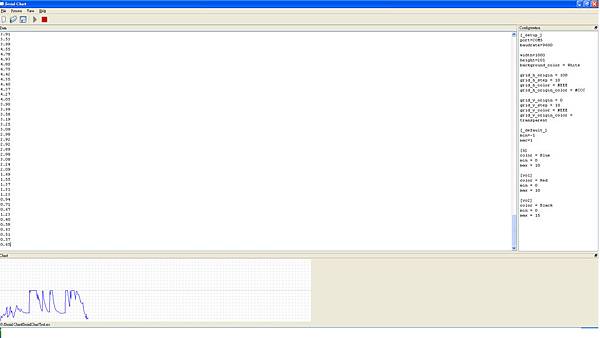

<<SerialChart>>
https://code.google.com/p/serialchart/
<<SerialChart>>Configuration
[_setup_]
port=COM5
baudrate=9600
width=1000
height=201
background_color = White
grid_h_origin = 100
grid_h_step = 10
grid_h_color = #EEE
grid_h_origin_color = #CCC
grid_v_origin = 0
grid_v_step = 10
grid_v_color = #EEE
grid_v_origin_color = transparent
[_default_]
min=-1
mac=1
[n]
color = Blue
min = 0
max = 10
[vol]
color = Red
min = 0
max = 10
[vo2]
color = Black
min = 0
max = 15
